Gangbru Vesterelva

Prosjekt
Gangbru Vesterelva
Oppdragsgiver
Fredrikstad kommune/Værste AS
Brutto Areal
Ca 120 m lang
Team
Jarl Ture Vormdal, Eirik Rønning Andersen
Samarbeidspartnere
Brick AS, FiReCo AS, Borg Tecnology AS, Inglingstad & Tørnquist AS
Kategori
Brukonstruksjon
LARK
Griff Arkitektur
Ferdigstilt
2003
Visualisering fra Konkurransebidrag 2001
Gangbru Vesterelva
Tegning
Om prosjektet
Gangbru Vesterelva ble realisert i 2003 etter en åpen norsk arkitektkonkurranse. Vi ønsket en linjeføring som var så lett som mulig for å sikre kontakt både på og langs elva. Prosjektet er et OFU prosjekt hvor deler av prosjektet er et forskningsprosjekt med fokus på utvikling av bruer i komposittmaterialer. Brua har unike tekniske løsninger med komposittklaffer bygd opp som båtskrog. Klaffene har transparente sider med innvendig belysning som gløder gjennom transparente sideflater. Løftemekanisme er unikt løst som to enkle hydraulikk stag som presser klaffene opp uten motvekt. Dette ga en geometrisk mulighet for å «piano» hengsle hver klaff og det er kun ca 10 cm mellomrom mellom klaff og fundament når brua åpnes og lukkes. Brua har en totallengde på ca 120 m med et hovedspenn på ca 60 m.

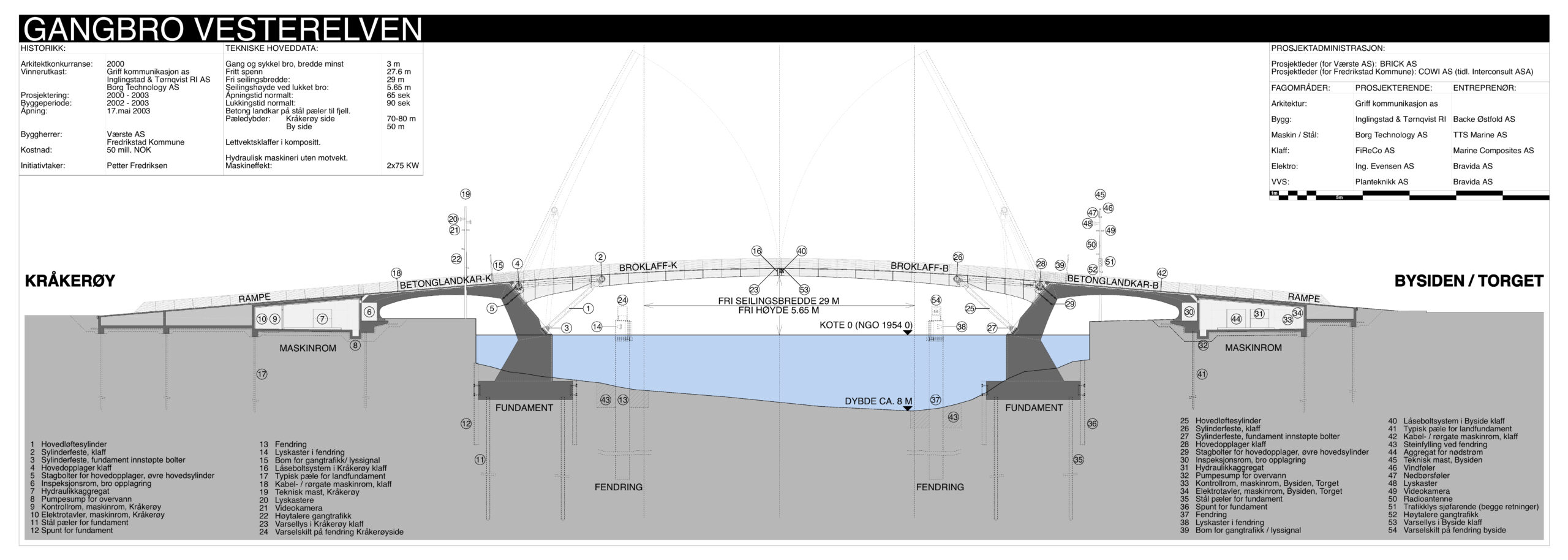

Generaltegning
Illustrasjon løftemekanisme

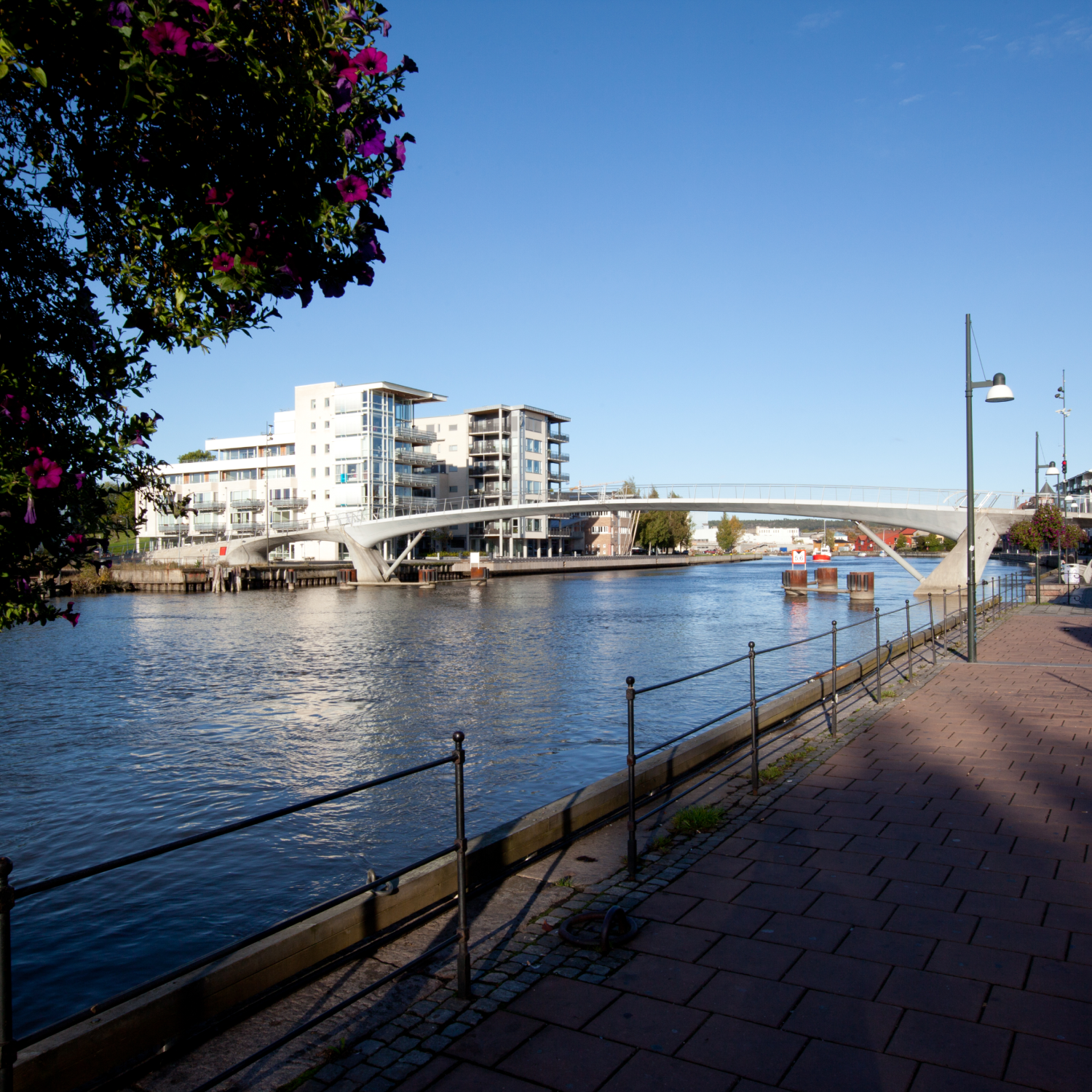

Sett fra syd
Gangbru Vesterelva
Tegning
Gangbru Vesterelva
Utsnitt
Generaltegning
Illustrasjon løftemekanisme
Sett fra syd
Visualisering fra Konkurransebidrag 2001
Gangbru Vesterelva
Tegning
Gangbru Vesterelva
Utsnitt
Gangbru Vesterelva
Tegning
Om prosjektet
Gangbru Vesterelva ble realisert i 2003 etter en åpen norsk arkitektkonkurranse. Vi ønsket en linjeføring som var så lett som mulig for å sikre kontakt både på og langs elva. Prosjektet er et OFU prosjekt hvor deler av prosjektet er et forskningsprosjekt med fokus på utvikling av bruer i komposittmaterialer. Brua har unike tekniske løsninger med komposittklaffer bygd opp som båtskrog. Klaffene har transparente sider med innvendig belysning som gløder gjennom transparente sideflater. Løftemekanisme er unikt løst som to enkle hydraulikk stag som presser klaffene opp uten motvekt. Dette ga en geometrisk mulighet for å «piano» hengsle hver klaff og det er kun ca 10 cm mellomrom mellom klaff og fundament når brua åpnes og lukkes. Brua har en totallengde på ca 120 m med et hovedspenn på ca 60 m.
